工作原理：
空氣通過濾清器進入加熱器，交換成熱空氣，進入干燥室頂部的熱空氣分配器，使空氣均勻地呈旋轉狀進入干燥室。料液需經過篩選后由高壓泵送至設在干燥室中部的噴嘴，將料液物化，使料液的表面積大大增加，與熱空氣相遇接觸，使水份迅速蒸發，在極短的時間里干燥成為顆粒產品大部分成品由設在塔底部飛出料口收集，廢氣由抽風機排出。
特點：
● 干燥速度快，特別適用于熱敏性物料。
● 所得產品為球狀顆粒，料度均勻、流動性、溶解性好．產品純度高，質量好。
● 使用范圍廣，可進行熱風干燥、造粒、也可以用于噴霧濃縮、噴霧結晶、噴霧反應等。
● 可配備細粉回送，再濕附聚系統，滿足用戶對物料粒徑的要求。采用混流壓力式干燥造粒，用戶可根據自己的需要調整產品的顆粒大小，加以調節噴液量和噴嘴孔徑及液料濃度或適當工藝加工的添加劑，使之達到所需要的粒度要求。
● 本機通常用于固含量40-70％的料液進行噴霧，一次性成為顆粒產品，大部分物料經噴霧干燥后所收集的成品不再需要進行粉碎和篩選，既簡化了成產工藝流程，又減少了生產工序，保證了成品的純度。
● 干燥后的產品具有良好的分散性、流動性和溶解性，對于產品的粒徑，送裝密度及水份在一定范圍內，改變操作條件，可進行調整，生產管理操作順序方便。
應用范圍：
本系列噴霧干燥機主要用于化工、冶金、電子、陶瓷、采礦、農藥、染料、顏料、洗滌劑、廢水處理等行業中的各種乳濁液、懸浮液、糊狀物和水溶液等物料的干燥。
技術參數：
| 項目/型號 | YPG-6 | YPG-12.5 | YPG-25 | YPG-50 | YPG-65 | YPG-100 | YPG-200 | YPG-300 | YPG-500 | YPG-800 | YPG-1000 | YPG-2000 | YPG-3000 |
| 水份蒸發量(kg/h) | 6 | 12.5 | 25 | 50 | 65 | 100 | 200 | 300 | 500 | 800 | 1000 | 1200 | 3000 |
| 噴霧形式 | 低壓壓力噴霧 | ||||||||||||
| 噴霧壓力 | DYP系列0.6-4.0 （PLP系列2.5-15） | ||||||||||||
| 塔體直徑 | 1540 | 1750 | 2200 | 3000 | 3200 | 4200 | 4700 | 5400 | 5600 | 5800 | 6200 | 6800 | 7500 |
| 塔體高度 | 5200 | 6300 | 7650 | 9400 | 9400 | 11250 | 14500 | 15850 | 16000 | 18000 | 18500 | 20000 | 23000 |
| 占地長度 | 3000 | 3800 | 5000 | 5400 | 5600 | 9000 | 10000 | 13000 | 15000 | 17000 | 17500 | 17500 | 2000 |
| 占地寬度 | 2000 | 2750 | 4200 | 4700 | 4900 | 6500 | 7000 | 8500 | 10000 | 12000 | 12500 | 13000 | 17500 |
| 注：水份蒸發量與物料特性，含固量及熱風進出口溫度有關。 | |||||||||||||

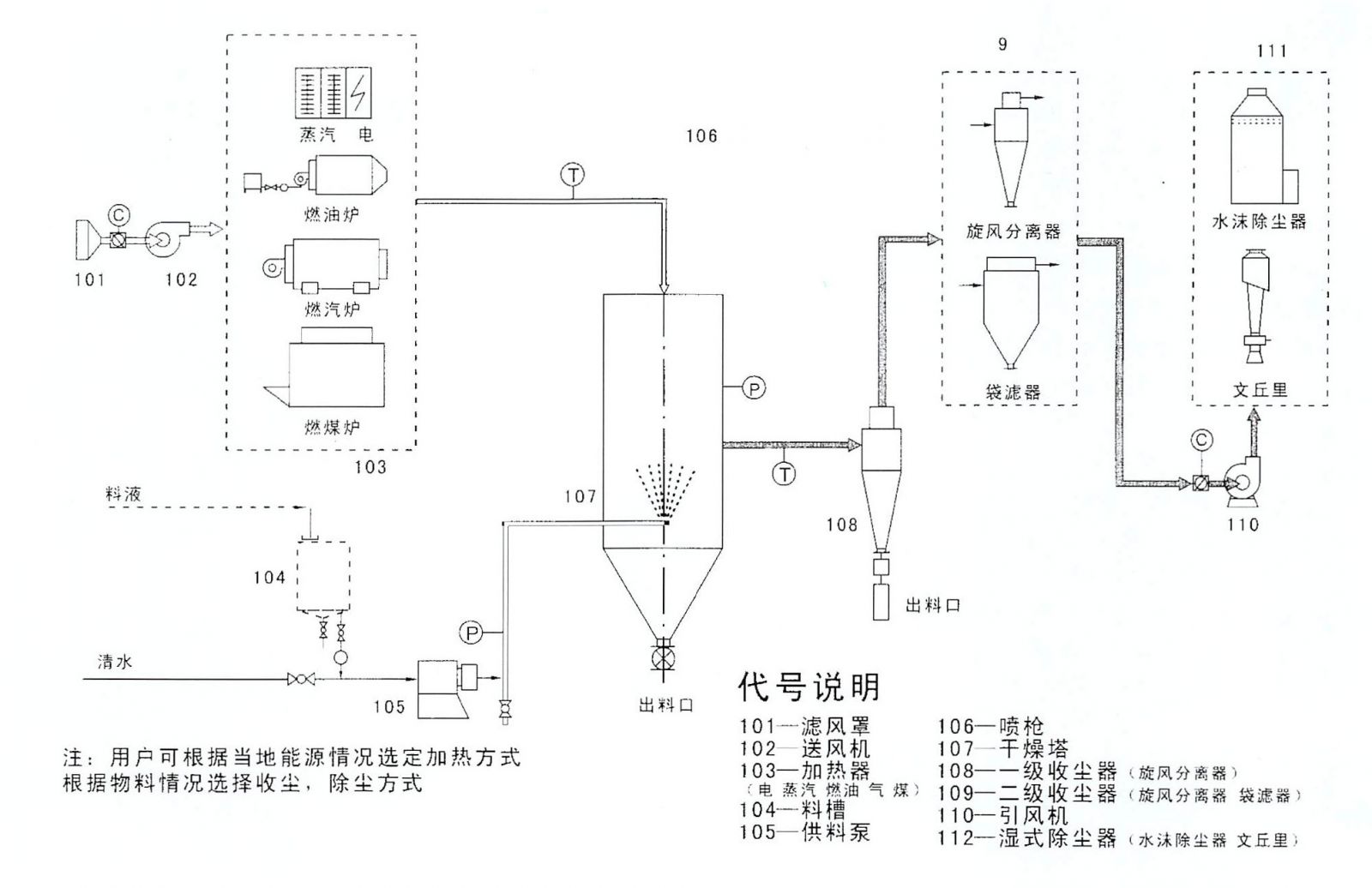

工藝流程：

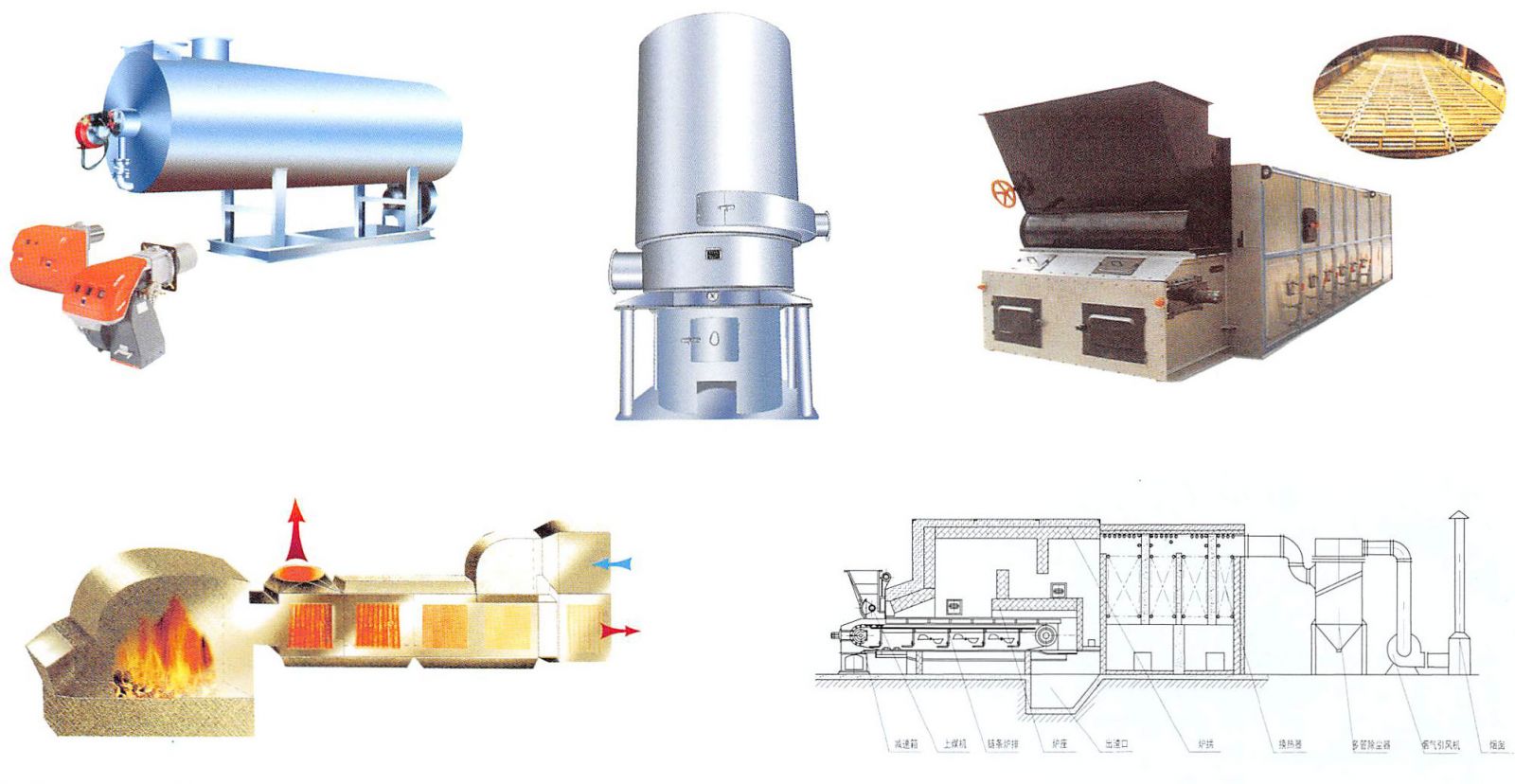

加熱方式：
